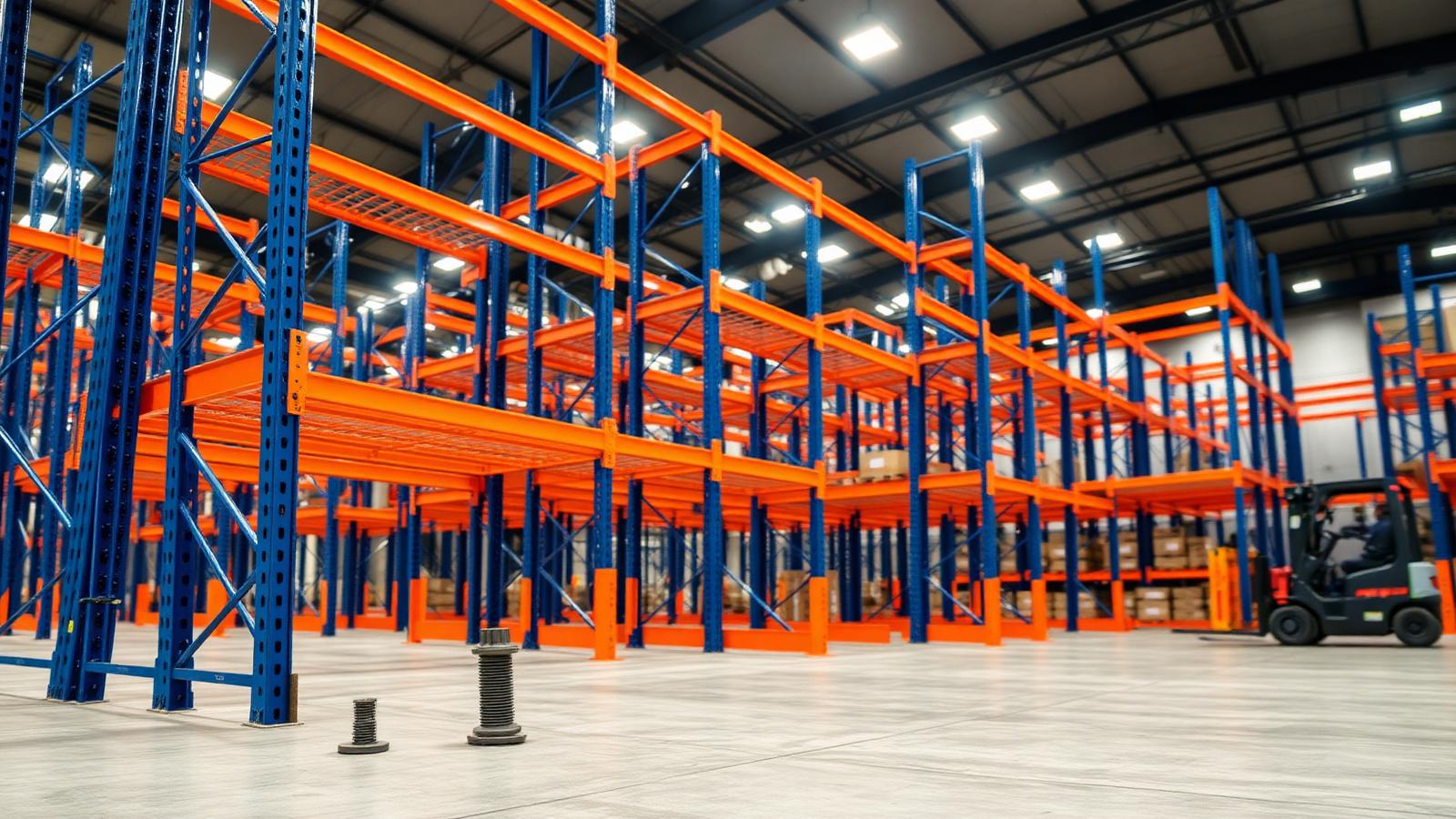

Montage de rack à palettes : implantation, ancrage et mise en sécurité
Le montage d'un rack à palettes consiste à implanter les files, lever et aplomber les échelles, poser les lisses avec leurs sécurités, ancrer chaque pied au dallage selon la notice, puis installer protections et plaques de charge. Le dimensionnement des alvéoles se fait à partir de la palette réelle : type, débord, hauteur chargée et poids, avec un jeu latéral et vertical suffisant pour la manutention.
Dimensionner un rack à partir de la palette réelle
Tout part de la palette effectivement stockée, pas de la palette standard. Mesurez le format, le débord de la marchandise, la hauteur chargée et le poids maximum. Ces quatre valeurs déterminent la largeur des lisses, l'espacement vertical, la profondeur des échelles et la charge par alvéole.
Alvéole — espace de stockage compris entre deux échelles et deux niveaux de lisses, recevant généralement deux ou trois palettes, avec une charge admissible propre indiquée sur la plaque de charge.
- Jeu latéral entre palettes et entre palette et échelle, pour absorber l'imprécision de dépose.
- Jeu vertical au-dessus de la charge, pour dégager la palette avant de la sortir de l'alvéole.
- Débord avant et arrière de la palette par rapport aux lisses, selon le type de rack.
- Hauteur du dernier niveau compatible avec la levée réelle du chariot, chargé.
Un site qui reçoit à la fois des palettes Europe et des palettes industrielles doit dimensionner sur le format le plus large et le plus lourd, ou séparer clairement les zones. Mélanger sans le prévoir provoque des dépassements de charge invisibles.
Allées, flux et implantation
La largeur d'allée dépend de l'engin, pas du rack. Elle se détermine à partir du rayon de braquage et du débattement du chariot chargé, augmentés d'une marge de sécurité indiquée par le constructeur du chariot. Gagner un rack en réduisant l'allée coûte généralement plus cher en chocs et en temps de manœuvre que la place gagnée.
| Type d'engin | Usage | Contrainte d'allée | Point de vigilance |
|---|---|---|---|
| Transpalette électrique | Charges au sol, niveau bas | Allée réduite | Pas d'accès aux niveaux hauts |
| Gerbeur accompagnant | Petites hauteurs | Allée modérée | Levée limitée |
| Chariot frontal contrepoids | Polyvalence | Allée large | Rayon de braquage important |
| Chariot à mât rétractable | Densification | Allée réduite | Sol très plan exigé |
| Chariot à allée étroite | Densité maximale | Allée très étroite | Guidage et planéité renforcés |
Prévoyez aussi les entrées et sorties d'allée, les zones de dépose au sol, la circulation piétonne séparée et l'emplacement des extincteurs et des issues, qui ne doivent jamais être masqués par une file de racks.
La pose : ce qui garantit la tenue dans le temps
Contrôle du dallage
- Objectif
- Vérifier que le sol peut recevoir les charges ponctuelles.
- Action
- Repérer fissures, joints de dilatation, réseaux et zones de reprise ; vérifier la planéité sous les futures files.
- Résultat attendu
- Zones d'ancrage validées ou adaptées avant perçage.
- Erreur à éviter
- Ancrer un pied à cheval sur un joint de dilatation.
Traçage et pose des premières échelles
- Objectif
- Fixer une référence géométrique fiable.
- Action
- Monter la première file au cordeau, vérifier l'aplomb dans les deux axes, puis dérouler les files suivantes à partir d'elle.
- Résultat attendu
- Files parallèles, allées régulières sur toute la longueur.
- Erreur à éviter
- Enchaîner les files sans revenir contrôler l'alignement général.
Pose des lisses et sécurités
- Objectif
- Créer les alvéoles à la bonne hauteur.
- Action
- Positionner les lisses selon le plan de niveaux, verrouiller chaque connexion par sa goupille ou son clip.
- Résultat attendu
- Niveaux conformes au plan, sécurités toutes en place.
- Erreur à éviter
- Adapter une hauteur de niveau sur site sans mise à jour du plan et de la plaque de charge.
Ancrage et calage
- Objectif
- Solidariser la structure avec le dallage.
- Action
- Percer et dépoussiérer, poser les chevilles prescrites, serrer au couple, caler avec des cales métalliques d'origine dans la limite admise.
- Résultat attendu
- Chaque pied ancré et en appui plein, couples relevés.
- Erreur à éviter
- Substituer une cheville par un modèle du commerce non validé par le fabricant.
Protections et signalisation
- Objectif
- Limiter les dégâts d'exploitation.
- Action
- Installer sabots en tête d'allée, protections d'échelle exposées, butées arrière si nécessaire, marquage au sol et plaques de charge.
- Résultat attendu
- Zones de choc protégées, charges affichées.
- Erreur à éviter
- Protéger seulement les têtes d'allée en oubliant les angles de croisement.
Réception et mise en exploitation
- Objectif
- Livrer une installation conforme et documentée.
- Action
- Contrôler aplomb, alignement, serrages par sondage, sécurités de lisses ; remettre le plan d'implantation et le rapport de montage.
- Résultat attendu
- Rack exploitable, dossier complet pour le suivi et les contrôles futurs.
- Erreur à éviter
- Charger le rack avant la pose des plaques de charge et des protections.
Deux exemples d'implantation
Un site agroalimentaire installe 400 emplacements sur 5 niveaux, palettes Europe filmées de 700 kg maximum, chariot à mât rétractable. Le dallage a nécessité un ragréage localisé sur deux files. Montage en 6 jours, puis pose des sabots et des plaques de charge, contrôle final avec sondage des couples sur un pied sur dix.
Un site remplace ses chariots frontaux par des mâts rétractables. Les allées peuvent être réduites, ce qui permet d'ajouter deux files. L'opération suppose de démonter, reprendre les ancrages, replanifier les files et refaire les plaques de charge. Le gain de capacité a été chiffré avant décision, en comparant le coût de réimplantation au coût d'un local supplémentaire.
Erreurs fréquentes et comment les éviter
Choisir la hauteur des niveaux sans vérifier la levée du chariot
Pourquoi : On raisonne en hauteur de bâtiment plutôt qu'en capacité réelle de l'engin, charge comprise.
Conséquence : Dernier niveau inaccessible ou manœuvres dangereuses en limite de levée.
Correction : Vérifier la levée utile du chariot chargé et le dégagement nécessaire avant d'arrêter le plan de niveaux.
Supprimer les protections de pied pour tenir le budget
Pourquoi : Ce poste paraît accessoire face au prix de la structure.
Conséquence : Premiers chocs dès les premiers mois, remplacement d'échelles bien plus coûteux.
Correction : Équiper au minimum les têtes d'allée, les angles et les zones de croisement dès le montage.
Stocker des charges hors format sur un rack standard
Pourquoi : Une palette abîmée, une caisse débordante ou une charge instable est stockée « juste cette fois ».
Conséquence : Appui incorrect sur les lisses, risque de chute de charge dans l'allée.
Correction : Prévoir des platines, des tôles de fond ou une zone dédiée aux charges non conformes, et former les caristes.
Ne pas conserver le plan d'implantation
Pourquoi : Le document reste chez le fournisseur ou se perd après le chantier.
Conséquence : Impossible de vérifier les charges admissibles ou de commander la bonne pièce après un choc.
Correction : Archiver plan, notice, rapport de montage et références des composants dans le dossier du site.
Questions fréquentes
Quelle charge peut supporter un rack à palettes ?
La charge admissible dépend du profil d'échelle, de la section des lisses, de la hauteur du premier niveau et du nombre de niveaux. Elle s'exprime par alvéole, souvent de 1 000 à 3 000 kg pour deux ou trois palettes, et figure sur la plaque de charge. Seule la documentation du fabricant fait foi : une même échelle porte moins si les niveaux sont espacés différemment.
Quelle largeur d'allée prévoir entre deux racks ?
Elle dépend de l'engin, pas du rack. Un chariot frontal à contrepoids exige une allée nettement plus large qu'un chariot à mât rétractable, lui-même plus large qu'un chariot à allée étroite. Partez du rayon de braquage constructeur, chariot chargé, et ajoutez la marge recommandée. Réduire l'allée sans changer d'engin multiplie les chocs.
Faut-il ancrer chaque pied de rack ?
Oui, sauf indication contraire explicite du fabricant. L'ancrage de chaque pied d'échelle reprend les efforts horizontaux et évite le déplacement ou le basculement en cas de choc. Le type de cheville, sa profondeur et le couple de serrage sont donnés par la notice. Un calage éventuel doit rester dans les limites prévues et utiliser des cales métalliques adaptées.
Combien de temps dure le montage de racks à palettes ?
Pour un chantier standard, deux à trois monteurs posent couramment 100 à 200 mètres linéaires par jour. Une installation de 400 emplacements se monte souvent en moins d'une semaine si le sol est sain et l'accès dégagé. Un démontage préalable, un site en exploitation ou une grande hauteur allongent significativement cette durée.
Peut-on ajouter un niveau sur un rack existant ?
Souvent oui, mais pas librement. Ajouter ou déplacer un niveau modifie les charges admissibles de l'ensemble de l'échelle. Il faut vérifier auprès du fabricant que la configuration reste valide, utiliser des lisses d'origine et refaire la plaque de charge. Une modification non validée rend la plaque affichée inexacte, donc l'installation non conforme.
Que faire d'un rack endommagé par un chariot ?
Décharger immédiatement les alvéoles concernées, baliser la zone et faire évaluer le dommage par une personne compétente. Les éléments déformés se remplacent par des pièces d'origine ; le redressage et la soudure ne rétablissent pas la capacité initiale. Consignez chaque incident, ce suivi facilite les inspections périodiques et l'analyse des points de choc récurrents.
Peut-on installer des racks sur un dallage ancien ?
C'est fréquent, à condition de vérifier l'état et la portance du dallage au droit des pieds. Fissures, joints de dilatation, dalles rapportées et zones de reprise imposent parfois de décaler une file ou de réaliser un ragréage localisé. En cas de doute sur la portance, un avis technique sur le dallage est plus économique qu'une reprise après affaissement.
Quelle différence entre rack à palettes et rayonnage mi-lourd ?
Le rack à palettes est conçu pour des charges déposées par chariot élévateur, avec des alvéoles de plusieurs centaines à plusieurs milliers de kilos. Le rayonnage mi-lourd reçoit des colis et bacs manipulés à la main, avec des niveaux bien plus légers. Utiliser un mi-lourd pour des palettes est une erreur classique et dangereuse.
À retenir
Un rack à palettes fiable se dimensionne sur la palette réelle, s'implante sur le gabarit réel du chariot et se pose selon la notice, ancrage et plaques de charge compris. Rassemblez ces informations, puis faites vérifier votre implantation. Envoyez le nombre d'emplacements visés, vos palettes et votre type de chariot pour un chiffrage rapide.
