Montage de rayonnage industriel : types, méthode de pose et conformité

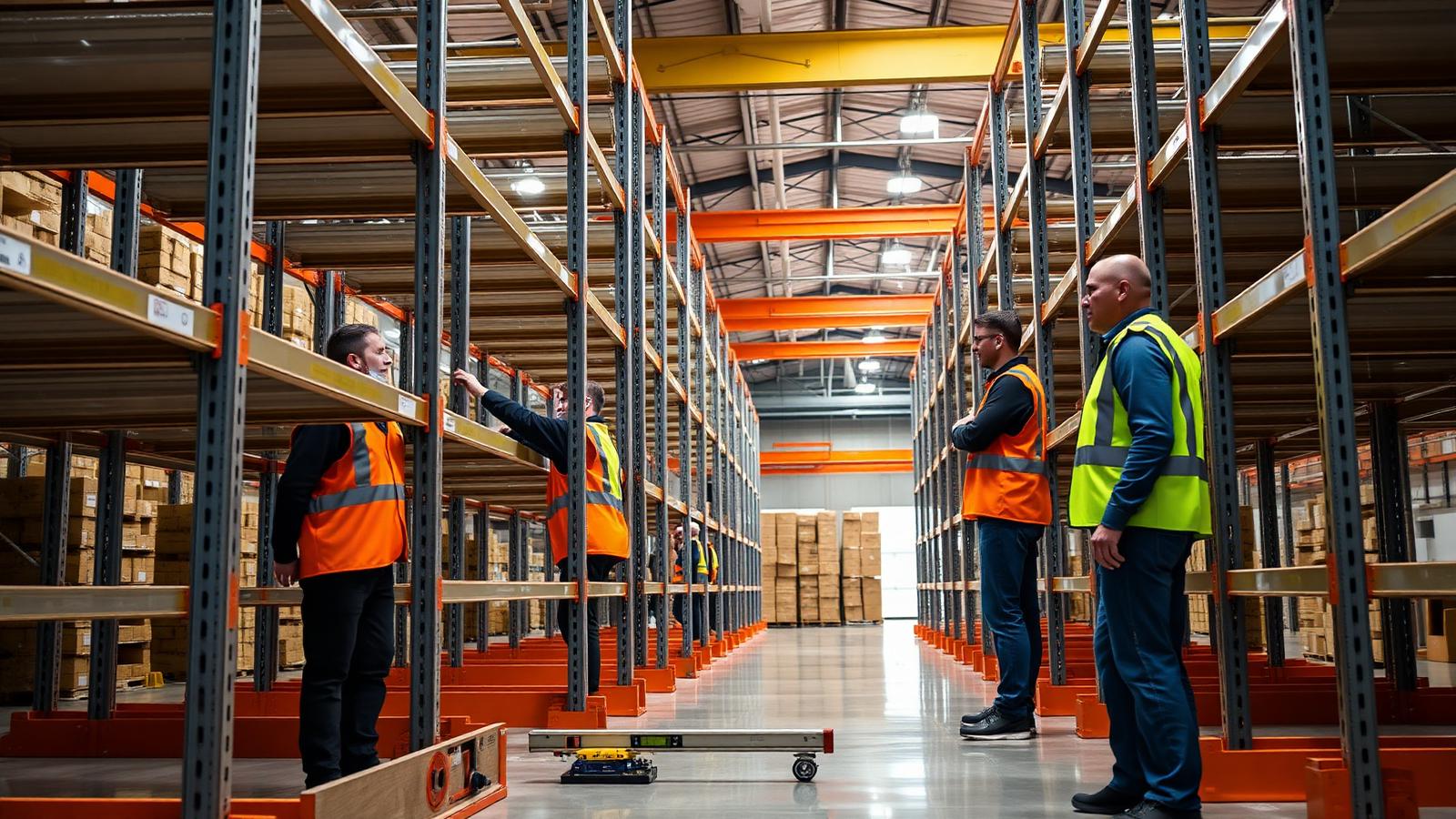

Le montage d'un rayonnage industriel consiste à implanter, assembler, aplomber, ancrer et repérer des échelles et lisses selon le plan du fabricant. La qualité tient à quatre contrôles : planéité du sol, verticalité des échelles, ancrage conforme à la notice et pose des plaques de charge. Une équipe de deux à trois monteurs pose couramment 100 à 200 mètres linéaires par jour selon la hauteur et l'accessibilité.
Les grandes familles de rayonnage et leur usage
Le système se choisit selon la charge unitaire, le mode de manutention et la rotation des références. Poser un rayonnage inadapté coûte plus cher que de le remplacer plus tard, car il pénalise chaque opération quotidienne.
| Système | Charge typique | Usage recommandé | Manutention | Limite principale |
|---|---|---|---|---|
| Rayonnage à palettes | 500 à 1 500 kg par alvéole | Palettes, stock de masse | Chariot élévateur | Emprise des allées |
| Rayonnage mi-lourd | 150 à 500 kg par niveau | Colis, bacs, pièces | Manuelle, à pied | Pas de palettes lourdes |
| Rayonnage léger / picking | 50 à 200 kg par niveau | Petites références, préparation | Manuelle | Faible capacité |
| Cantilever | variable par bras | Charges longues : profilés, tubes, panneaux | Chariot latéral, pont | Emprise au sol importante |
| Rayonnage sur mezzanine | selon plancher | Picking en hauteur | Manuelle | Dépend du dimensionnement du plancher |
Rayonnage à palettes — structure composée d'échelles verticales et de lisses horizontales, conçue pour recevoir des palettes déposées par un chariot élévateur, chaque alvéole ayant une charge admissible propre.
Cantilever — rayonnage à bras en console fixés sur des colonnes, sans montant en façade, destiné aux charges longues comme les profilés, les tubes ou les panneaux.
Préparer le site avant la pose
- Vérifier la planéité et l'état du dallage : un défaut de planéité se rattrape par cales métalliques dans les limites fixées par le fabricant, pas au-delà.
- Contrôler la hauteur libre disponible et le dégagement sous les sprinkleurs avant d'arrêter le nombre de niveaux.
- Valider les largeurs d'allée avec le gabarit réel des chariots utilisés, chargés et en rotation.
- Repérer les réseaux au sol, les joints de dilatation et les regards avant tout perçage.
- Prévoir le stockage temporaire du matériel livré et l'évacuation des emballages.
Un rayonnage se pose selon un plan qui fixe les files, les allées, les hauteurs de lisses et les charges. Toute modification en cours de chantier, même minime, doit être validée par le fournisseur car elle change les charges admissibles affichées.
La méthode de montage étape par étape
Traçage des files et des allées
- Objectif
- Fixer la géométrie avant tout assemblage.
- Action
- Tracer au cordeau les files d'échelles et les largeurs d'allée, vérifier l'équerrage et les distances aux murs et aux poteaux du bâtiment.
- Résultat attendu
- Un plan matérialisé au sol, validé avec l'exploitant.
- Erreur à éviter
- Partir d'un mur supposé droit : la plupart des murs d'entrepôt ne le sont pas.
Assemblage et levage des échelles
- Objectif
- Mettre en place l'ossature verticale.
- Action
- Assembler les échelles au sol quand c'est possible, les relever, les maintenir provisoirement et régler l'aplomb.
- Résultat attendu
- Échelles verticales dans les tolérances du fabricant.
- Erreur à éviter
- Laisser des échelles non stabilisées en fin de journée.
Pose des lisses et des accessoires
- Objectif
- Rigidifier la structure et créer les alvéoles.
- Action
- Poser les lisses aux hauteurs prévues, monter les goupilles ou clips de sécurité, ajouter platelage, guides et butées si prévus.
- Résultat attendu
- Alvéoles conformes au plan avec sécurités de lisses en place.
- Erreur à éviter
- Oublier une goupille de sécurité : une lisse peut être décrochée par un choc de fourche.
Ancrage au sol
- Objectif
- Fixer la structure et reprendre les efforts.
- Action
- Percer, dépoussiérer, poser les chevilles prescrites par la notice, serrer au couple, caler les pieds si nécessaire dans la limite admise.
- Résultat attendu
- Chaque pied ancré selon la notice, cales conformes et documentées.
- Erreur à éviter
- Empiler des cales improvisées sous un pied pour rattraper un défaut de sol.
Protections et signalétique
- Objectif
- Protéger la structure et informer les utilisateurs.
- Action
- Poser sabots de protection en tête d'allée, protections d'échelle exposées, grilles anti-chute côté circulation piétonne, et fixer les plaques de charge.
- Résultat attendu
- Charges admissibles affichées et pieds exposés protégés.
- Erreur à éviter
- Reporter la pose des plaques de charge après la mise en exploitation.
Contrôle de fin de montage
- Objectif
- Valider la conformité avant utilisation.
- Action
- Contrôler aplomb, alignement, sécurités de lisses, ancrages par sondage, et consigner les écarts.
- Résultat attendu
- Un rapport de fin de montage et une structure exploitable.
- Erreur à éviter
- Réceptionner verbalement sans document écrit.
Conformité, plaques de charge et contrôles périodiques
La sécurité d'un rayonnage repose sur trois piliers : une pose conforme à la notice du fabricant, une information claire des utilisateurs et un contrôle régulier de l'état de la structure.
La norme NF EN 15635 traite de l'utilisation et de la maintenance des systèmes de stockage statiques en acier. Elle décrit notamment le rôle d'une personne désignée responsable de la sécurité du stockage, la logique d'inspections visuelles régulières et d'une inspection experte périodique, ainsi qu'une classification des dommages guidant la décision de réparer ou de décharger. Le détail des exigences doit être lu dans la norme elle-même.
- Plaques de charge visibles par allée, indiquant la charge par alvéole et par niveau.
- Inspection visuelle courante par l'exploitant, avec remontée immédiate des chocs constatés.
- Inspection approfondie périodique par une personne compétente, avec rapport écrit.
- Remplacement des éléments endommagés par des pièces d'origine, jamais par soudure ou redressage improvisé.
Une échelle déformée par un choc de chariot a perdu une partie de sa capacité portante. La règle du fabricant prime : décharger l'alvéole, isoler la zone et remplacer l'élément.
Deux exemples de chantiers de rayonnage
Un site logistique remplace un rayonnage vieillissant par 600 mètres linéaires de rayonnage à palettes sur 4 niveaux. Chantier planifié en trois week-ends pour ne pas interrompre les expéditions : démontage de l'ancien, reprise ponctuelle du dallage, pose et ancrage, puis plaques de charge et sabots. Réception avec sondage des couples de serrage sur 10 % des pieds.
Un négoce en métallurgie stocke des barres de 6 m au sol, ce qui bloque les allées. Installation d'un cantilever double face de 24 m, bras de 1 m, chargé au chariot latéral. La difficulté principale a été la largeur d'allée : le gabarit réel du chariot chargé a imposé 40 cm de plus que la valeur théorique du plan initial.
Erreurs fréquentes et comment les éviter
Dimensionner les allées sur le papier
Pourquoi : On reprend la largeur théorique du chariot sans tenir compte de la charge, du débattement en rotation ni de l'expérience des caristes.
Conséquence : Chocs répétés sur les échelles, dégradation rapide et perte de capacité.
Correction : Mesurer le gabarit réel du chariot chargé et ajouter la marge recommandée par le fabricant du rayonnage.
Mélanger des composants de marques différentes
Pourquoi : Les lisses semblent compatibles visuellement et des éléments d'occasion traînent sur le site.
Conséquence : Accrochage non conforme, charges admissibles inconnues, responsabilité engagée en cas d'accident.
Correction : Utiliser exclusivement des composants du même système et conserver la documentation du fabricant.
Poser sans plaques de charge
Pourquoi : Les charges paraissent évidentes pour l'équipe qui a suivi le projet.
Conséquence : Surcharge par un nouvel opérateur ou un intérimaire, sans possibilité de vérifier la limite.
Correction : Fixer les plaques dès la fin du montage et les mettre à jour à chaque modification de niveau.
Modifier les hauteurs de lisses sans validation
Pourquoi : Un changement de conditionnement pousse à déplacer un niveau rapidement.
Conséquence : Charge admissible modifiée sans que personne ne le sache, plaque devenue fausse.
Correction : Faire valider tout déplacement de lisse par le fournisseur et corriger la plaque de charge.
Questions fréquentes
Combien de temps prend le montage d'un rayonnage industriel ?
Une équipe de deux à trois monteurs pose couramment 100 à 200 mètres linéaires par jour en rayonnage à palettes standard, sol sain et allées dégagées. Les grandes hauteurs, l'usage de nacelles, la coactivité avec l'exploitation ou un démontage préalable réduisent cette cadence. Un relevé préalable permet d'annoncer un planning réaliste plutôt qu'une moyenne théorique.
Faut-il ancrer un rayonnage au sol ?
Oui. L'ancrage des pieds d'échelle au dallage fait partie intégrante du système : il reprend les efforts horizontaux et empêche le basculement. Les chevilles, leur diamètre, leur profondeur et le couple de serrage sont indiqués dans la notice du fabricant. Un rayonnage simplement posé, même chargé, ne doit pas être considéré comme conforme.
Qui peut monter un rayonnage industriel ?
Le montage doit être réalisé par des monteurs formés au système et aux règles de travail en hauteur, en suivant la notice du fabricant. Ce n'est pas une compétence de manutention générale : le réglage d'aplomb, le calage, l'ancrage et le contrôle final conditionnent la capacité réelle de la structure. Exigez un rapport de fin de montage.
Que faire en cas de choc sur une échelle de rayonnage ?
Isoler immédiatement la zone, décharger les alvéoles concernées et faire évaluer le dommage par une personne compétente. Un montant plié ou une lisse déformée doit être remplacé par une pièce d'origine ; ni le redressage ni la soudure ne rétablissent la capacité initiale. Enregistrez l'incident pour le suivi du parc.
À quelle fréquence contrôler un rayonnage ?
La pratique issue de la norme NF EN 15635 combine une surveillance visuelle courante par l'exploitant, avec remontée immédiate des anomalies, et une inspection experte périodique donnant lieu à un rapport écrit. La fréquence exacte se définit selon l'intensité d'exploitation et le niveau de risque du site. Reportez-vous à la norme et à la notice du fabricant.
Peut-on réutiliser un rayonnage d'occasion ?
C'est possible si le système est identifié, complet et documenté, et si son état est vérifié pièce par pièce. Les risques principaux sont l'absence de notice, le mélange de composants et des montants déjà choqués. Faites contrôler le lot avant achat et budgétez le remplacement des chevilles ainsi que des éléments douteux.
Quelle différence entre rayonnage mi-lourd et rayonnage à palettes ?
Le rayonnage mi-lourd reçoit des colis et des bacs manipulés à la main, avec des niveaux de 150 à 500 kg environ. Le rayonnage à palettes reçoit des palettes déposées par chariot, avec des alvéoles de plusieurs centaines à plus de mille kilos. Les composants, les tolérances de pose et les protections diffèrent : les deux systèmes ne se substituent pas.
Le montage inclut-il le démontage de l'ancien rayonnage ?
Seulement s'il est explicitement chiffré. Le démontage, le tri, l'évacuation ou le rachat du matériel existant constituent des postes distincts, avec un impact réel sur le planning. Précisez dans votre consultation si l'ancien rayonnage doit être démonté, stocké, revendu ou évacué, afin d'obtenir des devis comparables.
À retenir
Un rayonnage sûr est un rayonnage posé selon la notice, ancré, aplombé, protégé aux pieds exposés et affiché en charge. Vérifiez ces cinq points sur votre installation actuelle, puis planifiez le montage ou la mise à niveau. Décrivez votre besoin en mètres linéaires et en charges pour recevoir un chiffrage sous 24 h ouvrées.
